橋梁聲測管是灌注打樁的時候進行超聲波檢測的時候,超聲波探頭進入樁內部的通道。 它是灌注樁基超聲波檢測系統的重要組成部分,橋梁聲測管在樁內的預埋方式已經在樁基橫截面的布置方式,都是直接影響檢測的結果。 因此,在設計之前,就應該把橋梁聲測管的布置和預埋方式標畫在圖紙上,在施工的時候要嚴格按照圖紙上要求橋梁聲測管的預埋要求,以確保檢測工作順利進行。
橋梁聲測管應用的原理:
聲音脈沖是從發射器的換能器中發出,通過耦合水到達水和橋梁聲測管管壁的界面,再通過管壁到達橋梁聲測管管壁和混凝土的界面,穿過混凝土之后又需要穿過另外一個橋梁聲測管的兩個界面而到達接收換能器。

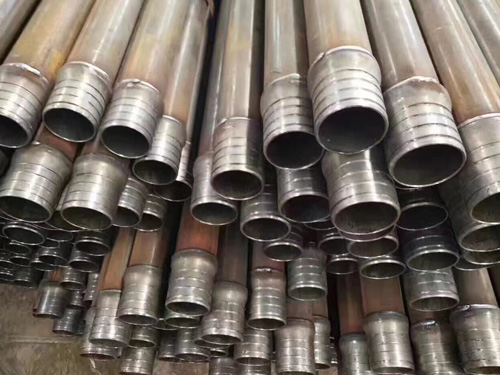

橋梁聲測管根據連接方式不同,可以分為鉗壓式橋梁聲測管,螺旋式橋梁聲測管,套筒式橋梁聲測管,鉗壓式的是通過液壓鉗連接,螺旋式橋梁聲測管是通過絲扣管件進行連接,以上兩種都不需要現場焊接,套筒式橋梁聲測管是通過承插接頭進行連接,需要在現場進行焊接
